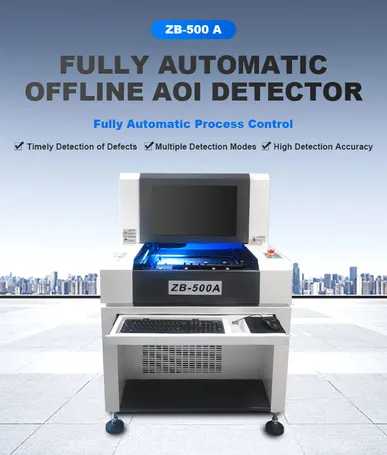

เครื่องตรวจสอบออปติคัลอัตโนมัติ รุ่นZB-500A

เครื่องตรวจสอบออปติคัลอัตโนมัติ รุ่นZB-500A (Automated Optical Inspection - AOI) แบบออฟไลน์ (Offline)เครื่องรุ่นนี้ถูกออกแบบมาเพื่อใช้ในกระบวนการควบคุมคุณภาพของการผลิตแผงวงจรพิมพ์ (PCB) หลังจากการประกอบชิ้นส่วนแบบ SMT (Surface Mount Technology)

• เครื่องตรวจสอบออปติคัลอัตโนมัติแบบออฟไลน์ (Offline AOI)
• ใช้กล้องและซอฟต์แวร์พิเศษในการตรวจสอบและตรวจจับข้อบกพร่องบนแผงวงจร PCB เช่น การขาดหายไปของชิ้นส่วน, การวางตำแหน่งที่ไม่ถูกต้อง, การบัดกรีลัดวงจร (short circuits), หรือการบัดกรีที่ไม่สมบูรณ์ (open circuits)
• ใช้กล้องอุตสาหกรรมดิจิทัลอัจฉริยะความเร็วสูงขนาด 5M (5 ล้านพิกเซล)
• เวลาประมวลผล FOV (Field of View) น้อยกว่า 170 มิลลิวินาที, และชิปขนาด 0201 ใช้เวลาน้อยกว่า 10 มิลลิวินาที
• ขนาด PCB ที่รองรับตั้งแต่ 30 มม. x 30 มม. ถึง 450 มม. x 330 มม. (สามารถปรับแต่งขนาดที่ใหญ่ขึ้นได้)

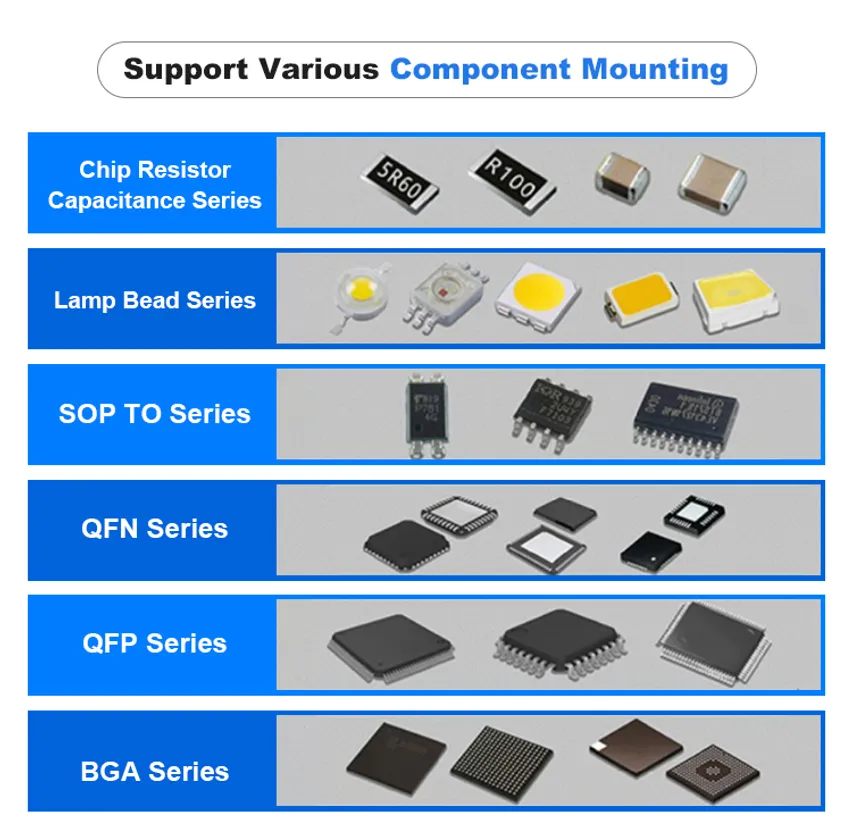

• สามารถตรวจสอบชิ้นส่วนขนาดเล็กได้ถึงชิป 01005 และ IC ที่มีระยะพิตช์ (lead pitch) ตั้งแต่ 0.3 มม. ขึ้นไป

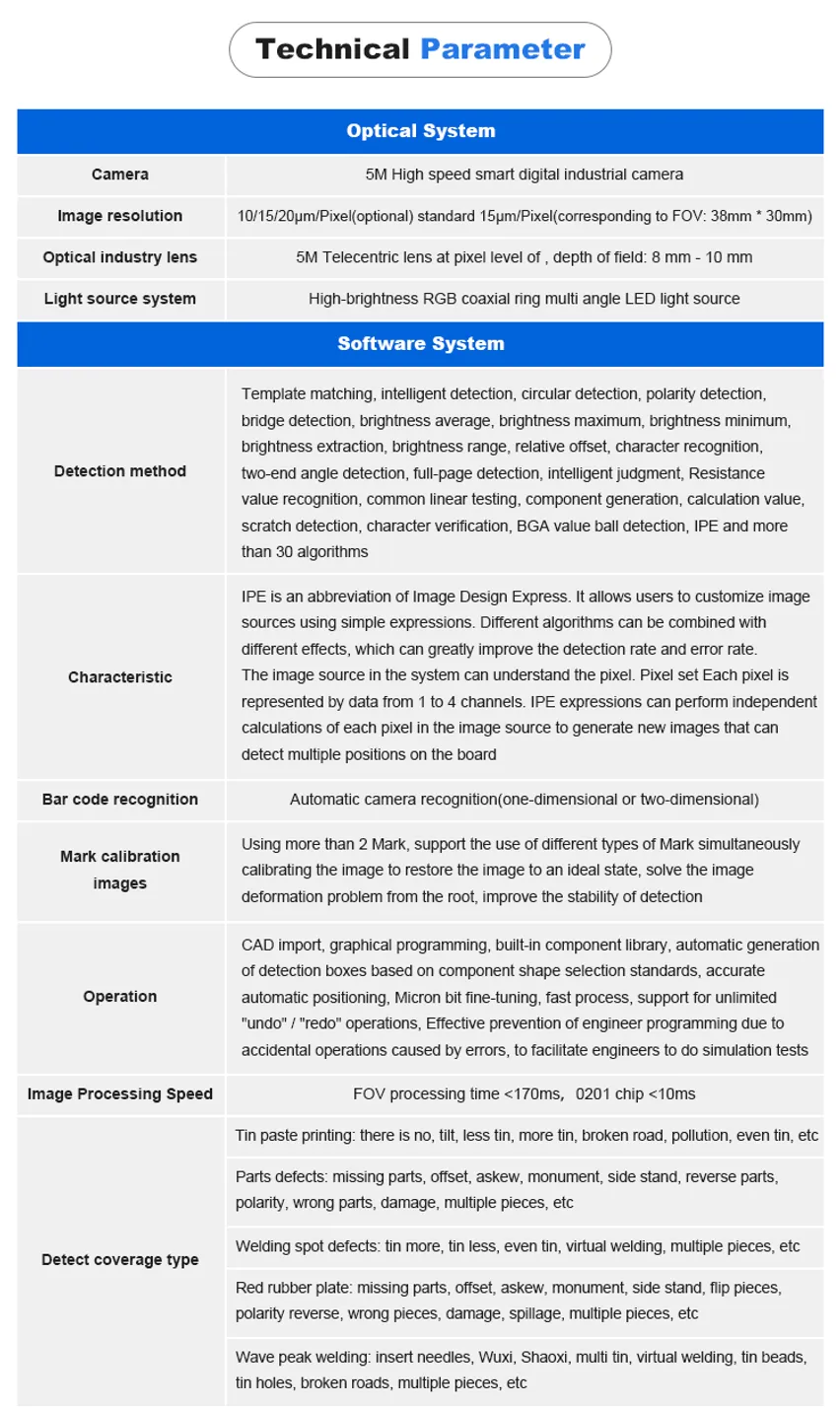

คุณสมบัติหลักและข้อมูลจำเพาะของ AOI ZB-500A

• ประเภทเครื่อง AOIแบบออฟไลน์ (Offline AOI)
• ฟังก์ชันหลักตรวจสอบข้อบกพร่องหลังการพิมพ์ครีมประสาน,ก่อน/หลังการวางชิ้นส่วน, และหลังการบัดกรีรีโฟลว์
• กล้องอุตสาหกรรมดิจิทัลอัจฉริยะความเร็วสูงขนาด5ล้านพิกเซล (5M High-Speed Industrial Camera)
• ความเร็วในการประมวลผลFOV(Field of View) < 170 มิลลิวินาที, ชิปขนาด0201 ใช้เวลาน้อยกว่า 10 มิลลิวินาที
• ขนาด PCB ที่รองรับ30 มม. × 30 มม. ถึง 450มม. × 330 มม.(สามารถปรับแต่งขนาดที่ใหญ่ขึ้นได้)
• ขนาดชิ้นส่วนต่ำสุดสามารถตรวจสอบชิปขนาด01005และ IC ที่มีระยะพิตช์ (lead pitch) ตั้งแต่ 0.3 มม. ขึ้นไป
• รายการตรวจสอบข้อบกพร่องชิ้นส่วนขาดหาย,ตำแหน่งผิดพลาด, ขั้วกลับด้าน, บัดกรีลัดวงจร, บัดกรีไม่สมบูรณ์, ความเสียหาย ฯลฯ
• ระบบควบคุมใช้ PLCและมอเตอร์เป็นส่วนประกอบหลัก
