ZB3245TSS Pick and place machine
โพสต์เมื่อ : 4 ธ.ค 2568 เวลา 3:25 น.

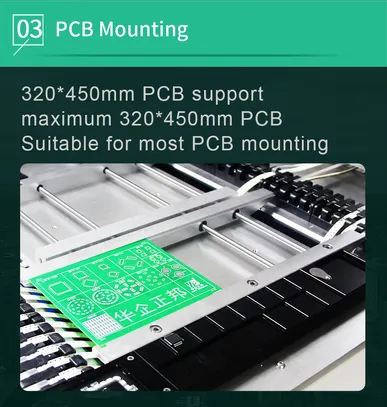

เครื่องวางชิปรุ่นZB3245TSSเป็นเครื่อง Pick and Place แบบอัตโนมัติขนาดเดสก์ท็อปที่ได้รับการพัฒนาต่อยอดจากรุ่น ZB3245TS โดยมีคุณสมบัติหลักที่คล้ายคลึงกัน แต่เพิ่มขีดความสามารถในบางด้าน เครื่องนี้ออกแบบมาสำหรับการผลิตแผงวงจรพิมพ์ (PCB) ในปริมาณน้อยถึงปานกลาง, งาน R&D, การพัฒนาตัวอย่าง หรือเพื่อการศึกษา
คุณสมบัติเด่น

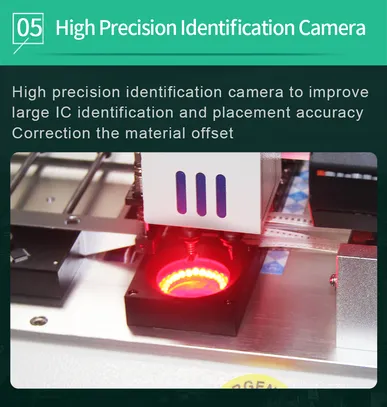

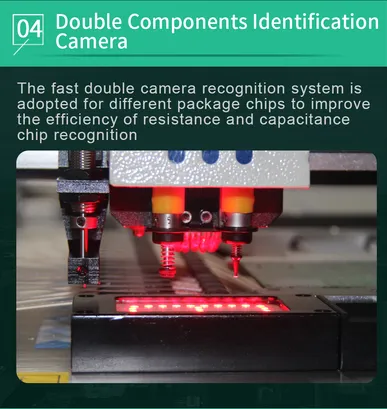

- ระบบการมองเห็น (Vision System):มีการติดตั้งกล้อง CCD ความละเอียดสูงหลายชุด (โดยทั่วไปคือ 4 กล้อง: 1 กล้องสำหรับชิ้นส่วน และ 1 กล้องสำหรับ PCB) เพื่อเพิ่มความแม่นยำในการระบุตำแหน่งและทิศทางของชิ้นส่วนก่อนวาง
- หัววางชิ้นส่วน (Mounting Heads):มี 2 หัวสำหรับวางชิ้นส่วนพร้อมกัน ทำให้การทำงานมีประสิทธิภาพ

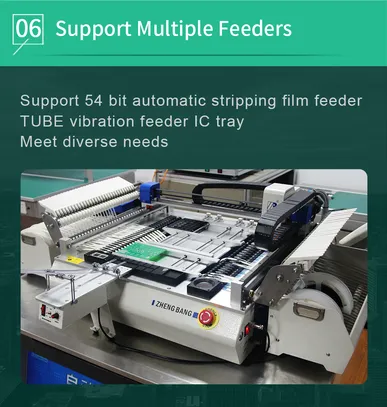

- สถานีป้อนชิ้นส่วน (Feeder Stations):รองรับจำนวนฟีดเดอร์ได้มากขึ้น โดยทั่วไปคือ54 สถานีซึ่งมากกว่ารุ่น TS (รุ่น TS รองรับประมาณ 27 สถานี) ช่วยให้สามารถจัดการกับชิ้นส่วนที่หลากหลายได้ในการผลิตครั้งเดียว

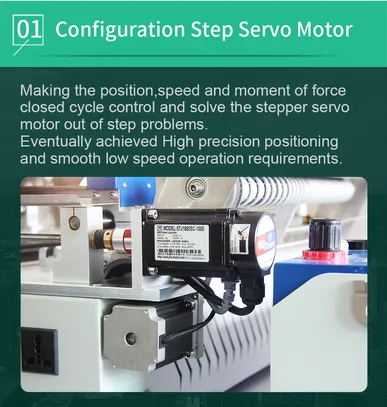

- ระบบควบคุม:ใช้สเต็ปเซอร์โวมอเตอร์ (Step servo motor) แบบวงปิด (Closed-loop control) ที่ให้ความแม่นยำและเสถียรภาพในการเคลื่อนที่
- การรองรับชิ้นส่วน:สามารถวางชิ้นส่วนขนาดเล็กสุดได้ตั้งแต่ 0402 ไปจนถึงขนาดใหญ่ เช่น IC, LED, SOT, SOP, QFN, BGA โดยขนาดใหญ่สุดที่รองรับได้ประมาณ 20x20 มม.
- ระบบปฏิบัติการ:ทำงานบนคอมพิวเตอร์ควบคุมอุตสาหกรรม (Industrial PC) ที่ติดตั้งระบบปฏิบัติการ Windows 7 ซึ่งทำให้ใช้งานง่ายและรองรับการแก้ไขปัญหาระยะไกล ความเร็ว:ความเร็วในการวางโดยประมาณอยู่ที่ 5,000 ชิ้นต่อชั่วโมง
