ZB3545TP 4-head Pick and place machine
โพสต์เมื่อ : 4 ธ.ค 2568 เวลา 4:38 น.

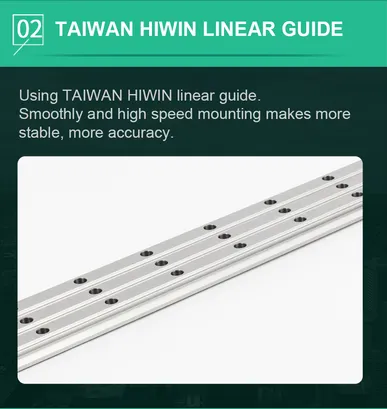

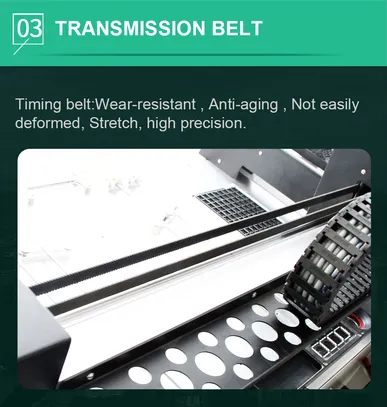

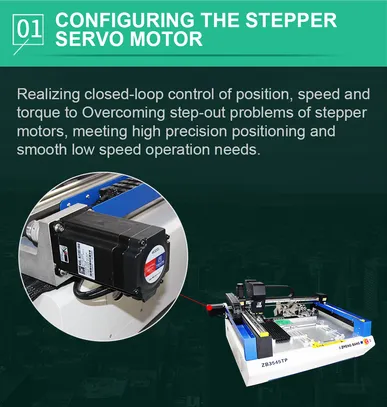

เครื่องวางชิปรุ่น ZB3545TP ซีรีส์เครื่องวางชิ้นส่วน 4 หัวสามารถหยิบจับและวางชิ้นงานได้พร้อมกัน (หมายถึงการทำงานหลายขั้นตอนพร้อมกันเพื่อเพิ่มประสิทธิภาพ) มาพร้อมจอภาพ Dell ขนาด 19 นิ้ว และชุดกล้อง CCD อุตสาหกรรมคู่ความละเอียดสูงสำหรับระบบการมองเห็นกลไกการส่งกำลัง (Transmission mechanism) ติดตั้งมาพร้อมกับสายพานซิงโครนัสความแม่นยำสูง, รางสไลด์เชิงเส้น (Linear guide) และสเต็ปเปอร์เซอร์โวมอเตอร์ (Stepper servo motor) ใช้ฟีดเดอร์ลม (Pneumatic feeder) ของ Yamaha ขนาด 38 ช่อง รองรับการแก้ไขไฟล์ข้อมูลผ่านรูปแบบ CSV และ TXTรองรับขนาด PCB สูงสุดที่ 320*450 มม. เหมาะสำหรับตัวต้านทานทั่วไป ตัวเก็บประจุ เม็ดไฟ LED และชิ้นส่วน IC ต่างๆ มีความง่ายในการใช้งาน เครื่องนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการผลิต PCB ขนาดเล็ก การออกแบบ R&D และการเรียนการสอนเชิงทดลอง
คุณสมบัติหลัก
- มีหัวติดตั้งทั้งหมด4 หัวซึ่งใช้หัวฉีดแบบ Juki series nozzleความเร็ว: ความเร็วในการติดตั้งเชิงทฤษฎีสูงสุดประมาณ7,500 ชิ้นต่อชั่วโมง (CPH)และความเร็วในการติดตั้งปกติอยู่ที่ประมาณ 5,000-6,000 CPH

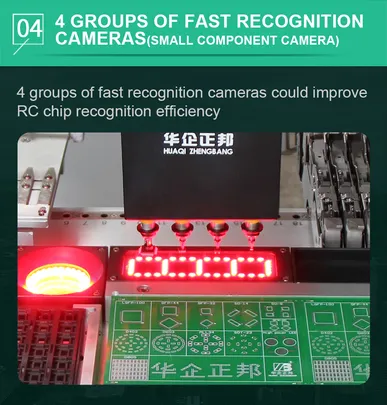

- มีความแม่นยำในการติดตั้ง0.025 มม.ระบบการมองเห็น: มาพร้อมกับระบบกล้อง CCD ความละเอียดสูงสำหรับการระบุตำแหน่งชิ้นส่วนและ Mark point บน PCBขนาด PCB ที่รองรับ: รองรับขนาด PCB ตั้งแต่เล็กสุด 10x10 มม. ถึงใหญ่สุด350x450 มม
- สามารถติดตั้งชิ้นส่วนได้หลากหลาย ตั้งแต่ตัวต้านทานและตัวเก็บประจุขนาดเล็ก (เช่น0402, 0603) ไปจนถึงเม็ดไฟ LED (เช่น 0603, 3014, 5050) และชิป IC, SOT, SOP, QFN, BGA (สูงสุด 20x20 มม.
- ใช้คอมพิวเตอร์ควบคุมอุตสาหกรรมที่ติดตั้งระบบปฏิบัติการWindows 7ซึ่งทำให้การใช้งานง่ายและรองรับการแก้ไขไฟล์ PCB ผ่านซอฟต์แวร์ที่พัฒนาขึ้นเองโดย Zhengbang
- รองรับฟีดเดอร์วัสดุได้หลายประเภท รวมถึงฟีดเดอร์ Yamaha CL ขนาด 8 มม., 12 มม., 16 มม., 24 มม., 32 มม. และถาด IC
